鋼鋁拖鏈
- TL250型
yle="font-size:16px;">TL250型鋼制拖鏈一般應用在機床機械等的電纜、油管、氣管、水管、風管上起牽引和保護作用。鋼制拖鏈的使用最 早起源于德國，后來國內引用并創新結構。現在的鋼制拖鏈已經廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。拖鏈、矩形金屬軟管、防護套、波紋管、包塑金屬軟管都屬于線纜防護產品。鋼制拖鏈根據使用環境和使用要求的不同分為橋式鋼制拖鏈、全封閉鋼制拖鏈、半封閉鋼制拖鏈三種。
TL250型鋼制拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高鋼性好不變形，安裝方便，使用可靠易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形不下垂。
1.拖鏈可適應最大移動速度40米/分。
2.拖鏈在最大移動速度時，噪聲聲壓級不大于68分貝。
3.拖鏈安全使用壽命不小于1 00萬次(往復)。

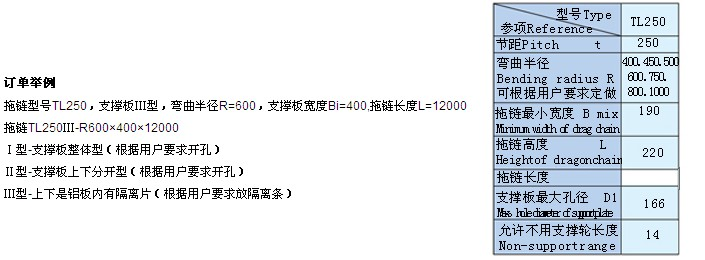

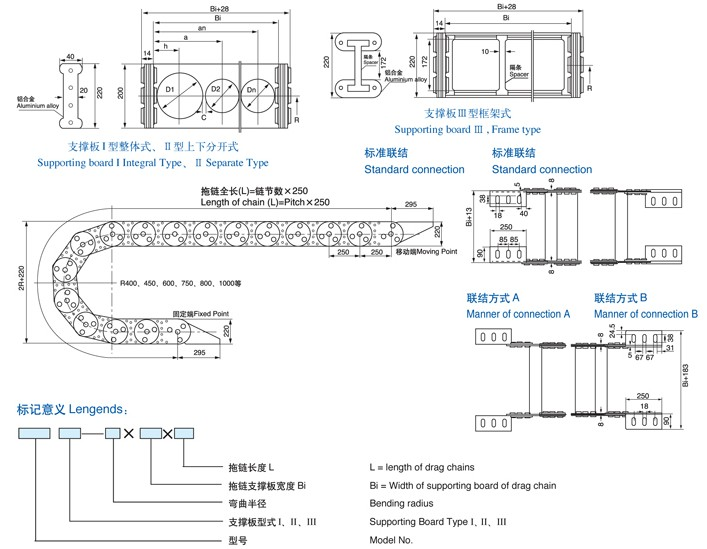

TL250型鋼制拖鏈按結構可分為TL型鋼制拖鏈和TLG型鋼制拖鏈，鋼制拖鏈按節距分類有45、65、75、95、100、125、180、225、250型。拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。
TL250型鋼制拖鏈?zhǔn)褂弥斜仨氉⒁鈳c：
1.TLG和TL 型鋼制拖鏈其使用行程最大為 40 米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑
2.鋼鋁拖鏈拖鏈的支撐板寬度為 150mm 至 800mm 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的.
3.機床做最大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
TL250型鋼制拖鏈選用原則
1、根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d 約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
3）安裝管纜的規格品種較多時，可選用框架式支撐板。
4、機床拖鏈?zhǔn)褂脠龊鲜芟拗茥l件、或受環境影響，需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1從而得知拖鏈寬度B。
TL250型鋼制拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高鋼性好不變形，安裝方便，使用可靠易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形不下垂。
1.拖鏈可適應最大移動速度40米/分。
2.拖鏈在最大移動速度時，噪聲聲壓級不大于68分貝。
3.拖鏈安全使用壽命不小于1 00萬次(往復)。
TL250型鋼制拖鏈按結構可分為TL型鋼制拖鏈和TLG型鋼制拖鏈，鋼制拖鏈按節距分類有45、65、75、95、100、125、180、225、250型。拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。
TL250型鋼制拖鏈?zhǔn)褂弥斜仨氉⒁鈳c：
1.TLG和TL 型鋼制拖鏈其使用行程最大為 40 米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑
2.鋼鋁拖鏈拖鏈的支撐板寬度為 150mm 至 800mm 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的.
3.機床做最大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
TL250型鋼制拖鏈選用原則
1、根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d 約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
3）安裝管纜的規格品種較多時，可選用框架式支撐板。
4、機床拖鏈?zhǔn)褂脠龊鲜芟拗茥l件、或受環境影響，需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1從而得知拖鏈寬度B。
